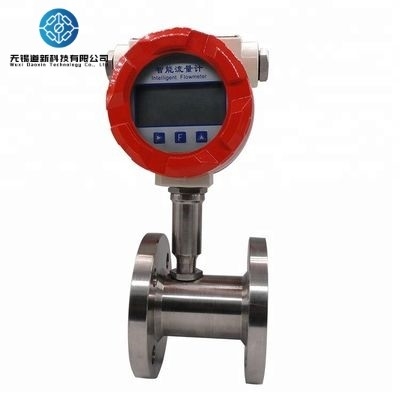

PN16-PN63 فشار مایکرو توربین جریان سنج فلز ضد زنگ توربین جریان سنج

Name: PN16-PN63 فشار مایکرو توربین جریان سنج فلز ضد زنگ توربین جریان سنج
Brand: Wuxi Daoxin Technology Co., Ltd.
SKU: DX- LWGYML
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Wuxi Daoxin Technology Co., Ltd.
شماره مدل:	DX- LWGYML

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

Wuxi Daoxin Technology Co., Ltd.

شماره مدل:

DX- LWGYML

فشار:

PN16-PN63

سیگنال خروجی:

4-20mA/RS485/HART

متوسط:

هوای مایع تمیز

دمای کار:

-20 ~ 120 + درجه سانتیگراد

محدوده اندازه گیری:

<1200 متر مکعب در ساعت

مواد:

304,316 لیتر

قطر اسمی:

DN6-DN200

ویسکوزیته:

5~400mpa.s

دقت:

0.5،1.0،1.5

کلاس حفاظت:

IP65

برجسته کردن:

High Light

برجسته کردن:

مایکرو توربین فلومتر,اندازه گیری جریان توربین از فولاد ضد زنگ PN16,PN63 اندازه گیری جریان توربین فولاد ضد زنگ

PN16 Stainless Steel Turbine Flow Meter

PN63 Stainless Steel Turbine Flow Meter

اطلاعات تجاری

مقدار حداقل تعداد سفارش:

جزئیات بسته بندی:

کارتن، 50cm*50cm*100cm

زمان تحویل:

2-5 روز کاری

شرایط پرداخت:

T/T، L/C، Western Union

قابلیت ارائه:

100+ست+5

توضیحات محصول

PN16-PN63 فشار مایکرو توربین فلومتر سنسور جریان آب آسان نصب

توضیحات محصول

مایع جریان متر توربین از طریق محفظه توربین جریان می یابد و باعث می شود یک روتور داخلی چرخش کند. در حالی که روتور می چرخد، یک سیگنال الکتریکی در کویل گیرنده تولید می شود.این سیگنال به واحدهای مهندسی تبدیل می شود (لیتر)، متر مکعب، گالن و غیره) بر روی صفحه نمایش محلی در صورت لزوم. ماژول های اضافی اختیاری می توانند برای صادرات سیگنال به تجهیزات دیگر استفاده شوند.تکرار پذیری خوب، نصب و نگهداری آسان، ساختار ساده و غیره

ویژگی های محصول

1محرک حسگر حامل آلیاژ ویژه ای را اتخاذ می کند که مقاوم در اثر لباس است و زمان نگهداری دقیق طولانی دارد.

2ساختار ساده و محکم، آسان برای جدا کردن و تمیز کردن

3. اصلاح چند نقطه ای غیر خطی، دقت بالا، خاموش کردن داده ها تا ده سال

4. انواع خروجی سیگنال مناسب برای مواقع مختلف

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 0

اصل کار

مقدار سنج ورتیکس نوع LUGB یک مقدار سنج طراحی شده و ساخته شده با استفاده از نظریه اصل کارمان از رابطه بین تولید گرداب و سرعت جریان است.می توان از آن برای اندازه گیری جریان بخار استفاده کرد، گاز و مایعات لاستیک پایین. یک ستون مثلث (گرده) بدن تولید کننده در مایع وارد می شود و یک گرده کارمن منظم به طور متناوب در پشت پریزم مثلث شکل می گیرد،و فرکانس جدایی نمره گذاری متناسب با سرعت جریان ((V) محیط اندازه گیری شده است.بنابراین سرعت جریان مایع اندازه گیری شده می تواند با تشخیص تعداد گرد و غبار توسط سر سنسور اندازه گیری جریان محاسبه شود،و مدار پردازش سیگنال مقدار جریان محیط اندازه گیری را بر اساس دیافراگم سنسور محاسبه می کند..

PN16-PN63 Pressure Micro Turbine Flowmeter Water Flow Sensor Convenient Installation 1

ویژگی محصول
1دقت بالا و تکرار خوب
2عنصر تشخیص با مایع در تماس نیست و عملکرد پایدار و قابلیت اطمینان بالا است.
3ساختار ساده و محکم، قطعات متحرک، عملکرد قابل اعتماد برای مدت طولانی
4محدوده اندازه گیری گسترده با نسبت محدوده 1:10 (خصوصی تا 15)
5از دست دادن فشار کوچک است، حدود 1/4 ~ 1/2 از جریان سنج سوراخ

پارامترهای فنی

وسیله اندازه گیری:	مایع، گاز، بخار اشباع شده، بخار فوق گرم
سرعت جریان متوسط:	مایع 0.5 ~ 7 m/s، گاز 4 ~ 40 m/s، بخار 7 ~ 70 m/s
سطح دقت:	مایع 10گاز 15، نوع 2 را وارد کنید.5
محدوده اندازه گیری ممکن:	عدد رینولدز 510 است37108
محدوده اندازه گیری عادی:	عدد راینولدز 210 است47106
قطر اسمی:	DN15 ~ DN300 (نوع لوله، کلیمپ) ، DN150 ~ DN2000 (نوع ورودی یا سفارشی)
دمای متوسط:	-40~80°C، دمای متوسط -40~250°C، دمای بالا -40~350°C
فشار اسمی:	1.0~6.3MPa (>6.3 برای سفارشی سازی)
روش نصب:	نوع فلنج، نوع ورودی، نوع کلیمپ
سیگنال خروجی:	پالس ولتاژ: سطح پایین ≤ 1V، سطح بالا ≥ 6V سیستم دو سیم 4-20mA (با RS485، HART) فرکانس پالس 0.1~3000 هرتز
منبع برق:	خروجی پالس 3 سیم 12V، 24VDC اختیاری منبع برق دو سیم 24VDC باتری لیتیوم 7.5AH، نوع نمایش محلی 3.6V، عمر > 2 سال
مقاومت بار:	500Ω (وقتی از 24VDC تغذیه می شود)
رابط الکتریکی:	M20*1.5، 1/2" NPT
ماده بدن:	SS304، SS316L (یا برای سفارشی سازی)
ماده سر:	محفظه های آلومینیوم ریخته شده، محفظه های فولاد ضد زنگ (یا برای سفارشی سازی)
شرایط محیطی:	دمای -20~+60°C، رطوبت نسبی 5% ~ 90%
سطح حفاظت:	IP65
درجه ضد انفجار:	ExdIIBT4Gb، ExdIIBT4Ga
