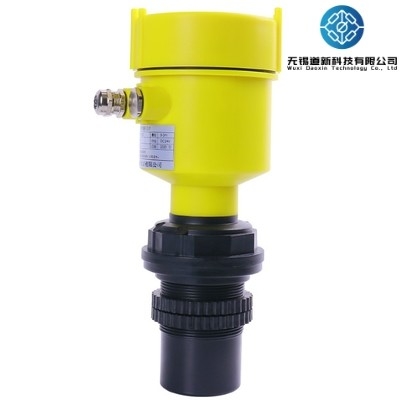

اندازه گیری سطح فوق صوتی ABS 4-20mA RS485 اندازه گیری سطح فوق صوتی

اندازه گیری سطح فوق صوتی ABS

اندازه گیری سطح فوق صوتی
سنج سطح فوق صوتی یک سنج سطح دیجیتال است که توسط یک میکروپروسسر کنترل می شود. در اندازه گیری، نبض فوق صوتی توسط سنسور (تراانسدوسر) منتشر می شود.موج صوتی توسط سطح مایع منعکس می شود و سپس توسط همان سنسور دریافت می شودبه سيگنال الکتريکي توسط يک بلور پيزو الکتريکي تبديل ميشهزمان بین انتقال و دریافت موج صوتی برای محاسبه سنسور به اندازه گیری فاصله به سطح مایع استفاده می شودبه دلیل اندازه گیری بدون تماس، رسانه اندازه گیری تقریباً نامحدود است و می تواند به طور گسترده ای برای اندازه گیری ارتفاع مواد مختلف مایع و جامد استفاده شود.

معرفی محصول
سطح سنج فوق صوتی یک ابزار نظارت برای اندازه گیری ارتفاع مایع، ارتفاع مخزن و محل مواد است. این ابزار می تواند فناوری دو سیم، سه سیم یا چهار سیم را اتخاذ کند.سيستم دو سيم: منبع برق و خروجی سیگنال به اشتراک گذاشته می شوند؛ سیستم سه سیم است: مدار منبع برق و مدار خروجی سیگنال مستقل هستند. هنگامی که منبع برق DC 24v استفاده می شود، می توان از یک کابل 3 هسته استفاده کرد.ترمینال منفی منبع برق و ترمینال منفی خروجی سیگنال یک سیم هسته ای را به اشتراک می گذارند.: سیستم چهار سیم: زمانی که از منبع برق AC 220v استفاده می شود، یا زمانی که از منبع برق DC 24v استفاده می شود، و مدار منبع برق و مدار خروجی سیگنال باید کاملاً جدا شوند،باید از یک هسته استفاده شود.. یک کابل 4 هسته ای. منبع برق DC یا AC ، با 4 ~ 20mADC ، خروجی سوئیچ بالا و پایین
اندازه گیری سطح فوق صوتی ضد خوردگی
اندازه گیری سطح فوق صوتی ضد خوردگی
محدوده: 0-60 متر، اشکال مختلف در دسترس هستند، مناسب برای مناسبت های مختلف خوردگی و شیمیایی، دقت بالا، خروجی سیگنال از راه دور، نظارت بر سیستم PLC.
اندازه گیری سطح فوق صوتی از سه قسمت تشکیل شده است: مبدل فوق صوتی (ساند) ، مدار درایو (ماژول) و ماژول نمایش کریستال مایع الکترونیکی.

اکوسماتیک هوشمند تجزیه و تحلیل می شود

تکنولوژی صوتی هوشمند می تواند برای تجزیه و تحلیل بازگشت هوشمند استفاده شود، بدون هر گونه اشکال زدایی و سایر مراحل خاص، این فناوری دارای عملکرد تفکر پویا، تجزیه و تحلیل پویا است.دقت ابزار را افزایش دهید، به شدت بهبود دقت سطح به 0.5٪ رسید، می تواند همه انواع موج تداخل.

جزئیات

قاب محافظ شفاف با کیفیت بالا

داده های مشاهده شفاف و بصری، طراحی ضد آب و ضد گرد و غبار، به طور موثر از سیم کشی داخلی محافظت می کند

رابط محافظ برق

از مواد پلاستیکی مهندسی ABS استفاده کنید، مقاوم در برابر ضربه، مقاوم در برابر پیری، مقاومت در برابر دمای بالا و دمای پایین، عمر طولانی.

حلقه مهر و موم با کیفیت بالا

نصب شده در داخل محافظت از شوک کویل، ثبات کل قابلیت مهر و موم

طراحی سنجه با کیفیت بالا

با استفاده از Sonda بسته، مهر و موم فیزیکی خوب، محافظت از مدار داخلی

اندازه محصول

مشخصات

اصل کار
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backاکو بازتاب داده شده توسط انتقال دهنده دریافت می شود و به یک سیگنال الکتریکی تبدیل می شود. زمان گسترش موج صوتی.نسبت به فاصله از موج صوتی تا سطح جسم استرابطه بین فاصله انتقال امواج صوتی S و سرعت صوتی C و زمان انتقال صوتی T را می توان با فرمول S=C×T/2 بیان کرد.
از آنجا که پالس فوق صوتی انتقال یافته دارای عرض خاصی است، موج منعکس شده و موج انتقال یافته در یک منطقه کوچک نزدیک به انتقال دهنده همپوشانی می کنند،که نمی توان شناسایی کرد و نمی توان مقدار فاصله را اندازه گیری کرد. این منطقه منطقه مرده اندازه گیری نامیده می شود. اندازه منطقه کور مربوط به مدل سطح سنج فوق صوتی است.
بخش سنجه امواج فوق صوتی را منتشر می کند. وقتی امواج فوق صوتی با یک محیط با یک تفاوت بزرگ در تراکم از هوا روبرو می شوند، آنها منعکس می شوند،و امواج منعکس شده توسط بخش کاوشگر دریافت می شود. فاصله از پروب تا سطح مایع (شيء) متناسب با زمان عبور امواج فوق صوتي است:
فاصله [m] = زمان × سرعت صدا/2 [m]
فرمول تعویض دمای سرعت صدا: سرعت صدای محیط = 331.5 + 0.6 × دمای

شرایط سایت
در هر یک از شرایط زیر توجه کنید:
مایع / جامد با فوم
وجود دارد ولتاژ قوی، جریان قوی، تداخل الکترومغناطیسی قوی در اطراف، سعی کنید از ولتاژ بالا، جریان بالا و تداخل الکترومغناطیسی قوی جلوگیری کنید
باد قوی و آفتاب مستقیم
لرزش قوی
مکان هایی با مایعات بسیار تنفسی و مقادیر زیادی بخار آب
مایع به راحتی کریستالیزه می شود
هنگامی که با محیط میدان ذکر شده در بالا روبرو می شوید، باید آن را با دقت استفاده کنید، دقت مقدار اندازه گیری کاهش می یابد و داده ها ممکن است ناپایدار باشند.توصیه نمی شود از یک سطح سنج فوق صوتی برای اندازه گیری استفاده شود..

حوزه کاربرد
تصفیه آب و فاضلاب: اتاق پمپ، چاه جمع آوری، مخزن واکنش بیوشیمیایی، مخزن رسوب و غیره
برق، معادن: استخر سنگ خمیر، استخر مواد زغال سنگ، تصفیه آب و غیره
