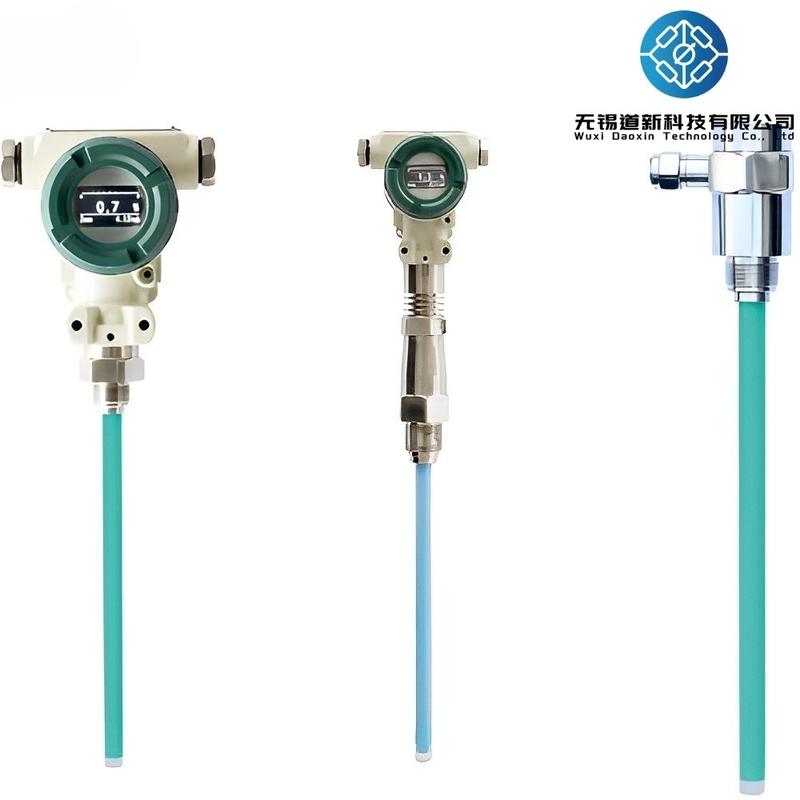

DX-CLG100 سنسور سطح مایع ظرفیتی برای سری ابزار سطح مایع
سنسور سطح مایع ظرفیت DX-CLG100 یک ابزار اندازه گیری متنوع است که برای محیط های اندازه گیری چالش برانگیز مناسب است. این شامل اندازه گیری در فاضلاب، روغن (با پوشش) ،مایعات با واسکوسیت بالا، و بیشتر. این مقاوم به ضربه و آسان برای نصب، آن را به یک راه حل قابل اعتماد و مقرون به صرفه تبدیل می کند. آن را می تواند جایگزین سنسورهای سطح دیگر مانند پذیرش فرکانس رادیویی، رادار، فوق صوت،و سنسورهای مغناطیس محکمی و اندازه گیری دقیق رسانه های مختلف.
این محصول دارای یک مدار پیشرفته تشخیص ظرفیت فرکانس رادیویی است که اندازه گیری را به یک سیگنال الکتریکی استاندارد تبدیل می کند.پردازنده داخلی به طور دقیق برای درجه حرارت جبران و ارائه تصحیح خطی برای اطمینان از دقت بالاسنسور از اسکن توموگرافی استفاده می کند تا به طور خودکار ثابت دی الکتریک و تغییر دمای محیط را تشخیص دهد، به طور خودکار کالیبراسیون و سازگار با محیط اندازه گیری شود.این امر نیاز به کالیبراسیون مجدد را از بین می برد و قابلیت سازگاری با الزامات اندازه گیری مختلف را در محیط های پیچیده تضمین می کندسنسور همچنین دارای مقاومت عالی در برابر آویزان شدن، فشرده سازی، حباب ها و سایر شرایط نامطلوب است.
این محصول دارای سطح حفاظت IP68 است که قادر به مقابله با محیط های خشن و ارائه اندازه گیری های پایدار در طول دوره های طولانی است.
ویژگی
- سازگاری اتوماتیک، کالیبراسیون اتوماتیک، خروجی پایدار طولانی مدت از ارزش ارتفاع واقعی.
- ضد آويزان شدن، ضد چگالي، ضد حباب و سایر قابلیت هاي ضد کثافت فوق العاده قوي است.
- ساختار ساده، بدون قطعات متحرک، قابلیت اطمینان بالا، نگهداری کمتر.
- انواع خروجی سیگنال برای دسترسی آسان به سیستم های مختلف در دسترس است.
- این مورد تحت تاثیر درجه حرارت، وزن خاص، فشار و سایر عوامل مایع اندازه گیری نشده است.
- مقاومت بالاترین دمای ≤250°C، مقاومت بالاترین فشار ≤4MPa و عمر طولانی است.
- عملکرد مهر و موم خوب، درجه حفاظت IP68 (به جز 6052)
- اقدامات محافظتی کامل در برابر جریان بیش از حد، ولتاژ بیش از حد و قطب پذیری قدرت
- چرخه اندازه گیری: 0.5 ثانیه
- ثبات بلند مدت: ≤0.1%FS/سال
- حرکت دمایی: ≤0.02٪FS/°C (در محدوده -40°C+80°C)
- دقت اندازه گیری:
هنگامی که محدوده اندازه گیری در محدوده 300mm باشد، خطا مطلق در محدوده ±3mm (از جمله 3mm) است.
هنگامی که محدوده اندازه گیری 300-700mm است، سطح دقت 1 است.0;
هنگامی که محدوده اندازه گیری 700-2000mm باشد، سطح دقت 0 است.5;
پارامترهای فنی
| محدوده تشخیص |
0.01 تا 30 متر |
| دقت |
سطح صفر2، سطح 0.5 |
| محدوده فشار |
-0.1MPa~32MPa |
| دمای سُند |
-50 تا 250 درجه سانتیگراد |
| دمای محیط |
-20~60 °C |
| دمای ذخیره سازی |
-55°C+125°C |
| سیگنال خروجی |
۴-۲۰mA، ۴-۲۰mA با ارتباطات HART/485/CAN |
| ولتاژ تغذیه |
12 ٪ 28VDC (باید از محافظ ایمنی تغذیه شود) |
| تثبیت |
پیچ نصب M20 × 1.5,M27×2, نصب فلنج DN25,DN40,DN50. مشخصات ویژه می تواند سفارشی |
| مواد مرطوب شده |
316 فولاد ضد زنگ،1Gr18Ni19Tior یا PTFE |
| ثبات بلند مدت |
≤0.2%FS/سال |
| حرکت درجه حرارت |
≤0.02٪FS/°C (مجموعه 0°70°C) |
| سطح انفجار |
ExiraIIC T6، ضد شعله Ext II C T5 |
| حفاظت |
IP67 |
| پارامترهای کاملا امن |
Ui:28VDC،Ii:93mA، Pi: 0.65W، Ci: 0.042uf، Li: 0mH |
نصب
قبل از نصب، شما باید مدل محصول، پارامترهای فنی، پورت نصب،و محیط کاربرد به طور دقیق برای اطمینان از اینکه سنسور در محل با محیط نصب مطابقت دارد. اگر مشکلی پیدا کردید، در اسرع وقت با کارکنان فروش تماس بگیرید تا مسائل مربوط به نصب بعدی یا بازگشت و مبادله را تأیید کنید تا از آسیب ناشی از استفاده نادرست جلوگیری شود.اندازه گیری نادرست یا آسیب محصول رخ می دهد.
هشدار: نصب زنده، جدا کردن، برخورد، رها کردن یا ضربه زدن به شدت ممنوع است
سنسور سطح مایع دارای روش های مختلف نصب و تثبیت برای انطباق با شرایط مختلف سایت است. نصب خاص به شرح زیر است.
1. سنسور بر روی یک ظرف فلزی مهر و موم نصب شده است که می تواند با فلنج یا رشته متصل شود.می تواند در یک نوع پلاگین نصب شود، همانطور که در شکل زیر نشان داده شده است: نصب نوع پلاگین
2سنسور بر روی ظروف نصب شده است که در آن حرکات، ضربه مایع، تکان شدید و غیره در محیط اندازه گیری وجود دارد.سنسور می تواند با یک لوله متصل به خارج از ظروف از طریق یک فلنج یا اتصال رشته نصب شود، همانطور که در شکل زیر نشان داده شده است: نصب خارجی
3• محیط اندازه گیری دارای تحریک، ضربه مایع، نوسان شدید و غیره است و مخزن شرایطی برای نصب لوله های اتصال خارجی ندارد.زمانی که نصب پلاگین باید استفاده شود، سنسور باید مجهز به یک لوله محافظ باشد. محدوده اندازه گیری بیش از 1000 میلی متر است و مخزن باید رزرو شود.یا نصب یک براکت ثابت برای اطمینان از آن است که سنسور به دلیل ضربه خشن مایع آسیب دیده است.
4حسگر می تواند با فلنج یا رشته متصل شود زمانی که ظروف غیر فلزی یا سطح نصب از لبه داخلی ظروف جدا شده است.گزینه سنسور باید از یک الکترود کمکی یا یک ساختار محافظ محافظ استفاده کند.اگر ساختار مورد نیاز اتخاذ نشود، عملکرد عادی سنسور نمی تواند تضمین شود.شما نیاز به نصب الکترود کمکی خود را (از یک انتهای سیم فلزی برای اتصال پوسته سنسور / فلنج استفاده کنید، و اضافه کردن یک ضد وزن به پایین مخزن در انتهای دیگر، و ذخیره یک طول خاص برای سیم برای جلوگیری از آسیب سیم) ، همانطور که در شکل زیر نشان داده شده است:روی یک ظرف غیر فلزی، با رشته یا فلنج نصب شده
5. سنسور می تواند با فلنج یا رشته روی ظرف باز به براکت نصب متصل شود. گزینه سنسور باید از یک الکترود کمکی یا یک ساختار محافظ استفاده کند.اگر ساختار مورد نیاز اتخاذ نشود، خروجی کار عادی سنسور نمی تواند تضمین شود و یک دستگاه کمکی باید به تنهایی نصب شود. الکترودها (یک انتهای سیم فلزی را به پوسته / فلج سنسور متصل کنید،یک شیء ضد وزن را در یک انتهای مخزن قرار دهید.، برای جلوگیری از آسیب به سیم یک طول خاص را برای سیم ذخیره کنید) ، همانطور که در شکل زیر نشان داده شده است: در ظرف باز،نصب براکت (وضعیت نصب در فاصله از فاصله از دیوار استخر باید بیشتر از 10CM باشد، در غیر این صورت اندازه گیری نادرست خواهد بود.
کاربردها:
اندازه گیری سطح مایع برای اندازه گیری سطح مایع در مخازن، ظروف و لوله ها طراحی شده است. این می تواند در سناریوهای مختلف مانند تولید نفت و گاز، پردازش شیمیایی، تصفیه آب،و تولید برقسنسور می تواند در هر دو مناطق خطرناک و غیر خطرناک نصب شود و توسط مانع ایمنی تغذیه می شود.
محدوده فشار اندازه گیری سطح مایع -0.1MPa ~ 32MPa است و ولتاژ منبع برق آن 12 ′′ 28VDC است. سیگنال خروجی 4 ′′ 20mA است ،و همچنین می تواند با ارتباطات HART/485/CAN Bus Communication استفاده شود.این باعث می شود که یکپارچه سازی سنسور با سیستم های دیگر در کارخانه آسان باشد.
اندازه گیری سطح مایع دارای ثبات طولانی مدت ≤0.2٪ FS / سال است که اندازه گیری دقیق در طول زمان را تضمین می کند.که به این معنی است که در برابر ورودی گرد و غبار و آب مقاوم استاین باعث می شود که آن را مناسب برای استفاده در محیط های خشن.
اندازه گیری سطح مایع برای فرستنده سطح سوخت و سنسورهای ظرفیتی برای تشخیص سطح نقطه ای ایده آل است. می توان از آن برای اندازه گیری سطح مایعات مانند روغن، بنزین، دیزل و آب استفاده کرد.سنسور آسان برای نصب و نگهداری است، و داده های اندازه گیری قابل اعتماد و دقیق را فراهم می کند.
پشتیبانی و خدمات
محصول مایع سطح مایع توسط تیم پشتیبانی فنی و خدمات جامع ما پشتیبانی می شود.تیم پشتیبانی فنی ما در دسترس است برای کمک به شما با هر گونه سوال و یا نگرانی شما ممکن است در مورد نصب و یا کار محصول مایع سطح مترما همچنین خدمات تعمیر و نگهداری برای محصول مایع سطح مایع را ارائه می دهیم تا اطمینان حاصل شود که همچنان در عملکرد بالا کار می کند.تیم ما از کارشناسان می تواند تشخیص و حل هر گونه مسائل ممکن است بوجود آید، و همچنین نگهداری پیشگیرانه را برای افزایش عمر محصول فراهم می کند.ما خدمات آموزشی را ارائه می دهیم تا به شما کمک کند تا بیشترین بهره را از محصول Fluid Level Meter خود ببرید و قابلیت های آن را به حداکثر برسانید.
بسته بندی و حمل
بسته بندی محصول:
- 1 اندازه گیری سطح مایع
- راهنمای استفاده
- نصب سخت افزار
حمل و نقل:
- حمل و نقل استاندارد در داخل ایالات متحده
- ارسال بین المللی در دسترس است
- زمان تحویل تخمین زده شده: 3-7 روز کاری
