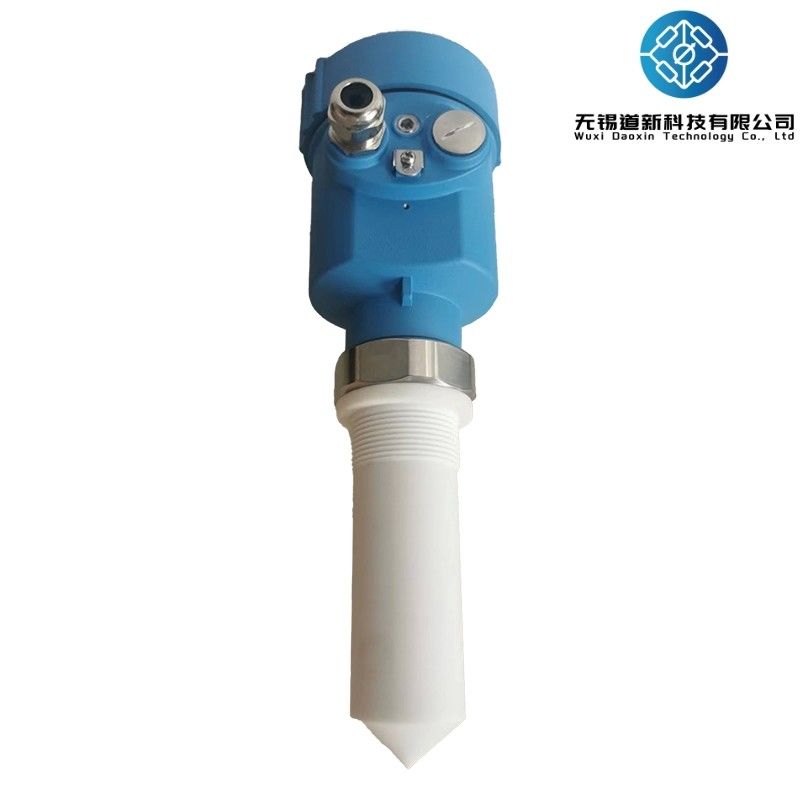

80G رادار سطح متر سری ابزار سطح مایع برای صنایع تصفیه آب

مرور کلی

متر سطح رادار فرکانس فوق العاده 80G در محدوده 76-81GHz با استفاده از تکنولوژی رادار امواج مداوم فرکانس (FMCW) کار می کند و از برنامه های چهار سیم و دو سیم پشتیبانی می کند.در مشخصات مختلف در دسترس است، با حداکثر محدوده تا 120 متر و حداقل نقطه کور فقط 5 سانتی متر. به دلیل فرکانس عملیاتی بالاتر و طول موج کوتاه تر، به ویژه برای کاربردهای جامد مناسب است.دستگاه با ارسال و دریافت امواج الکترومغناطیسی از طریق لنز کار می کند، که مزایای زیادی در محیط های گرد و غبار بالا و دمای شدید (تا + 200 ° C) دارد.و افزودنی ها در بخش های مختلف صنعتی، یا برای اندازه گیری سطوح از طریق دیواره های ظروف پلاستیکی. این ابزار می تواند به راحتی با استفاده از اتصال های فلنج یا رشته ای نصب شود.

مشخصات فنی اصلی

اصل کار

80G رادار سطح متر از فن آوری امواج مداوم فرکانس مدول شده (FMCW) استفاده می کند. آنتن یک سیگنال رادار فرکانس بالا، فرکانس مدول شده را منتشر می کند.با افزایش فرکانس سیگنال رادار به صورت خطیسیگنال رادار ارسال شده بعد از انعکاس توسط رسانه توسط همان آنتن دریافت می شود.تفاوت فرکانس بین سیگنال های ارسال شده و دریافت شده به طور مستقیم متناسب با فاصله اندازه گیری شده است.سیگنال تفاوت فرکانس با استفاده از فرآوری فوریه سریع (FFT) برای به دست آوردن طیف بازگشت منعکس شده پردازش می شود که سپس برای محاسبه فاصله به شی هدف استفاده می شود.

ویژگی ها

دقت اندازه گیری بالا تا ±1mm، با حداقل منطقه کور 0.05m
اندازه آنتن کوچکتر، مناسب برای طیف گسترده ای از شرایط عملیاتی
آنتن های مختلف لنز زاویه انتشار کوچکتر و انرژی متمرکز تری را فراهم می کنند.در نتیجه سیگنال های ارتعاش قوی تر و قابلیت اطمینان بالاتر در شرایط مشابه در مقایسه با سایر محصولات رادار
قابلیت نفوذ بهبود یافته اجازه می دهد تا عملکرد عادی حتی در حضور چسبندگی و تهویه
دامنه سیگنال پویا بزرگتر، ارائه اندازه گیری پایدار برای رسانه ها با ثابت های دی الکتریک پایین
