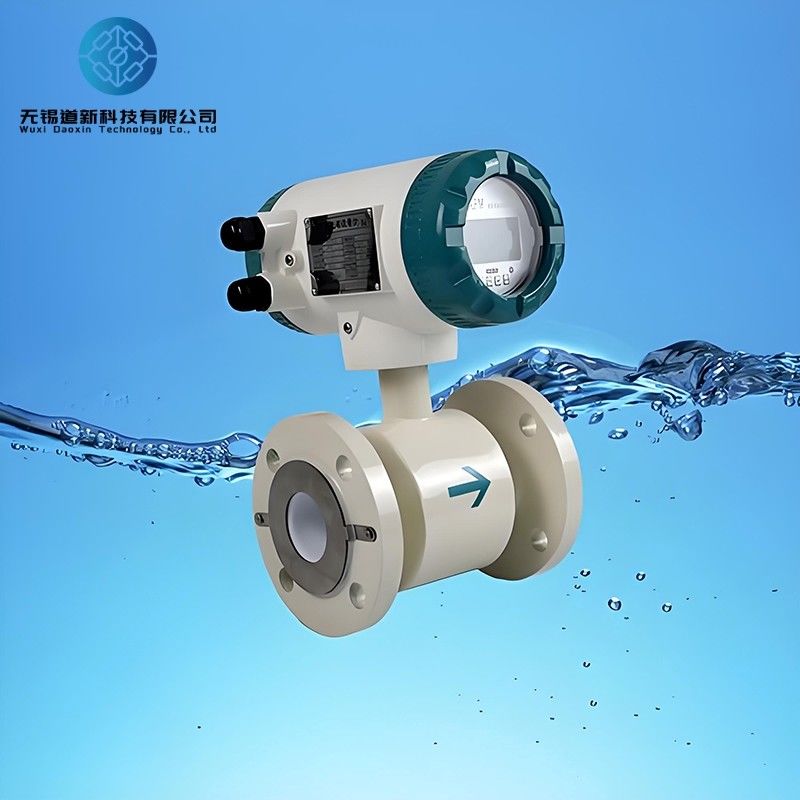

اندازه گیری دقیق حجم محرک جریان DN3 تا DN3000mm حسگر جریان الکترومغناطیسی

سری اندازه گیری جریان مبتنی بر محرک الکترومغناطیسی برای اندازه گیری دقیق حجم

مرور کلی

اندازه گیری جریان الکترومغناطیسی یک ابزار تحرک برای اندازه گیری جریان حجمی رسانه های رسانا است.آن را در محل نظارت و نمایش در حالی که خروجی سیگنال های فعلی استاندارد برای ضبط فراهم می کنداین امکان نظارت و کنترل خودکار را فراهم می کند و امکان انتقال سیگنال های دور را فراهم می کند.,مواد شیمیایی، زغال سنگ، حفاظت از محیط زیست، صنعت سبک، فلزات سازی، ساخت کاغذ و غیره، برای اندازه گیری جریان مایعات رسانا.

مشخصات فنی اصلی

اصل کار

بر اساس قانون فارادي، يک جفت الکترود در ديوار لوله اندازه گيري نصب شده است.عمودی به محور لوله و خطوط نیروی مغناطیسیدر حالی که مایع رسانا در امتداد محور لوله اندازه گیری حرکت می کند، خطوط مغناطیسی را می شکند و یک نیروی الکتروموتوری محرک (EMF) تولید می کند.این EMF توسط الکترودها تشخیص داده می شود و به طور مستقیم متناسب با سرعت جریان است، که با فرمول:
E = KBVD
که در آن:
E: نیروی الکتروموتوری محرک
K یک ضریب مربوط به توزیع میدان مغناطیسی و طول محوری
B مقاومت مقناطیسی
V ️ سرعت متوسط مایع رسانا
D ️ فاصله بین الکترودها (قطر لوله اندازه گیری)
سنسور EMF را به عنوان یک سیگنال جریان به کنورتر ارسال می کند، جایی که آن را تقویت و از طریق فیلتر دیجیتال و سایر فرآیندهای دیگر پردازش می کند.سرعت جریان فوری و تجمعی بر روی یک LCD ماتریس نقطه ای با نور پس زمینه نمایش داده می شوداین کنورتر دارای خروجی 4-20mA و رابط های ارتباطی RS485 است که از پروتکل های HART و MODBUS پشتیبانی می کند.

ویژگی ها

ساختار سنسور ساده بدون قطعات متحرک در داخل لوله اندازه گیری، اجازه می دهد جریان مایع بدون مانع.
قادر به اندازه گیری جریان در رسانه های دو فاز جامد مایع کثیف، خوردنی یا معلق است.
دقت اندازه گیری تحت تاثیر درجه حرارت، لزگی، تراکم و رسانایی (در محدوده های خاص) محیط قرار نمی گیرد.
خروجی فقط متناسب با سرعت متوسط محیط است، صرف نظر از مشخصات جریان (چه لایه دار باشد یا آشفته).
پاسخ سریع بدون بی حرکت مکانیکی، قادر به اندازه گیری جریان پالس لحظه ای و همچنین جریان در هر دو جهت است.
طیف گسترده ای از اندازه های جریان سنج صنعتی در دسترس است.
