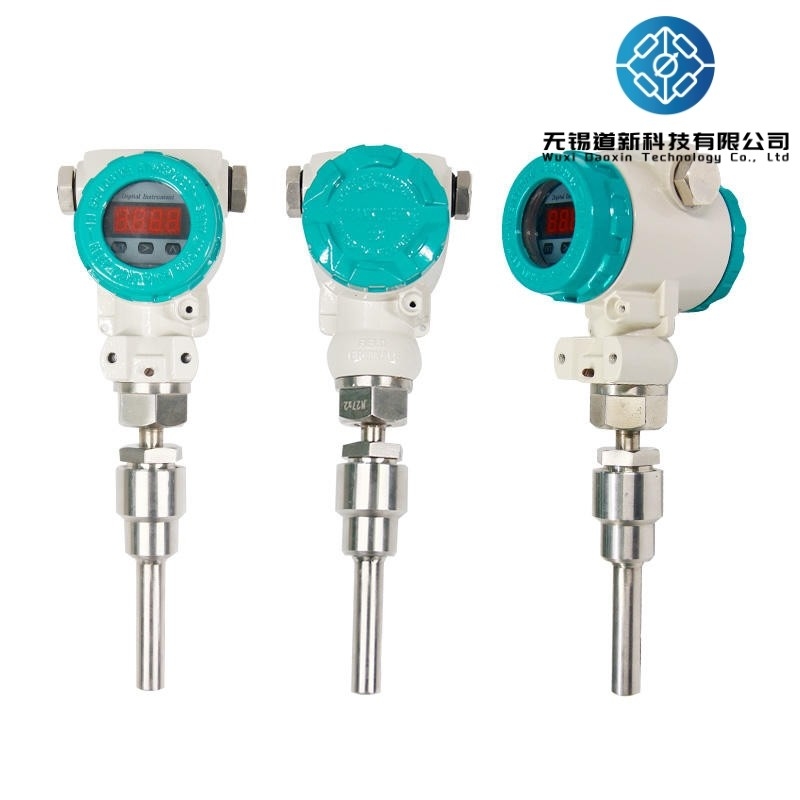

-200C تا 1300C سنسور دما 4 20ma خروجی RS485 RTD فرستنده

فرستنده یکپارچه اندازه گیری درجه حرارت با عملکرد بالا برای صنایع مختلف

مرور کلی

فرستنده دمای یکپارچه یک ابزار اندازه گیری گسترده در صنعت مدرن است که قادر به اندازه گیری و نظارت در زمان واقعی تغییرات دمای متوسط است.طراحی یکپارچه فرستنده دما دقت اندازه گیری و قابلیت اطمینان سیستم را برای پاسخگویی به نیازهای صنایع مختلف افزایش می دهداین محصول شامل سه جزء است: سنسور دما، فرستنده و نمایشگر. سنسور دما، جزء اصلی برای اندازه گیری تغییرات دما،از اصول مختلفی مانند ترموپول ها و ترمومترهای مقاومت استفاده می کند.فرستنده سیگنال الکتریکی را از سنسور به یک سیگنال جریان یا ولتاژ استاندارد تبدیل می کند و آن را از طریق کابل ها به دستگاه نمایش یا کنترل منتقل می کند.نمایشگر دمای اندازه گیری شده را در زمان واقعی نشان می دهد و امکان پردازش و کنترل بیشتر داده ها را فراهم می کند.

مشخصات فنی اصلی

اصل کار

یک سنسور ترموپول یا ترموتر مقاومت، دمای اندازه گیری شده را به یک سیگنال الکتریکی تبدیل می کند که سپس به فرستنده ارسال می شود.فرستنده حاوی مدار برای تنظیم صفر و جبران ترموپولپس از تنظیم صفر، سیگنال وارد یک تقویت کننده عملیاتی برای تقویت سیگنال می شود.سیگنال تقویت شده توسط یک کنورتر V / I پردازش می شود و به عنوان یک جریان 4-20mA DC خروجی می شود ( مدار خطی کننده فرستنده از دو روش بازخورد استفاده می کندبرای سنسورهای ترموتر مقاومت، بازخورد مثبت برای تصحیح استفاده می شود و برای سنسورهای ترموپول، یک روش نزدیک شدن چند قطعه ای برای تصحیح استفاده می شود.یک مسیر دیگر سیگنال را از طریق یک کنورتر A / D پردازش می کند قبل از نمایش آن در متر.

ویژگی ها

با لاستیک سیلیکونی یا رزین اپوکسی مهر و موم شده است، که باعث می شود آن را مقاوم به ضربه، مقاوم به رطوبت و مناسب برای محیط های سخت باشد.
نصب شده در محل داخل جعبه اتصال ترموپول ها یا ترمومترهای مقاومت، مستقیماً سیگنال های 4-20mA و 0-10V را تولید می کند.این نه تنها در هزینه های سیم های جبران گران قیمت صرفه جویی می کند بلکه همچنین توانایی ضد تداخل را در طول انتقال سیگنال فاصله طولانی افزایش می دهد;
فرستنده های ترموکوپل دارای تعویض دمای سرد خودکار هستند.
دقت بالا، مصرف انرژی پایین، طیف گسترده ای از دمای عملیاتی، عملکرد پایدار و قابل اعتماد.
